首页 >产品展示 > 燃油气锅炉 > WNS卧式燃油/燃气承压热水锅炉
WNS卧式燃油/燃气承压热水锅炉
WNS卧式燃油/燃气承压热水锅炉
WNS卧式燃油/燃气承压热水锅炉
WNS卧式燃油/燃气承压热水锅炉
WNS卧式燃油/燃气承压热水锅炉
WNS卧式燃油/燃气承压热水锅炉

WNS卧式燃油/燃气承压热水锅炉

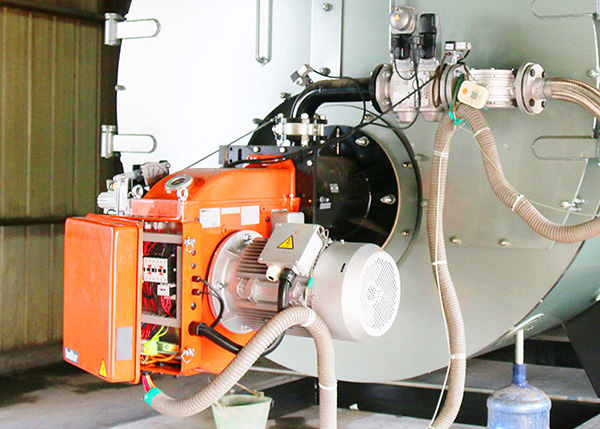

产品简介:WNS型燃气承压热水锅炉是四通锅炉系列化成熟产品,各项技术指标均达到先进水平。四通锅炉的WNS卧式燃油气承压热水锅炉配置进口全自动燃烧机,可以实现燃烧自动比例调节。自有研发自动化控制系统,全自动控制锅炉给水,程序启停,超温超压报警。四通锅炉通过坚持不懈,不断创新,使该锅炉真正的符合节能环保要求。

额定功率
0.35-14MW
热效率
≥95%
应用范围
高原供暖、极冷地区供暖、工业用热水、工业材料加温、生活用热水等
适用燃料
天然气,液化天然气,液化石油气,重油,甲醇,沼气,轻质柴油
点击询价 15893666099

产品介绍>>

        WNS卧式燃油气承压热水锅炉是全自动燃油气卧式内燃三回程火管锅炉,采用低位、对称布置燃烧室,本体上所有管子与锅筒及管板连接均采用焊接形式。前烟箱采用快开结构,回火室后部装有防爆、检查于一体的防爆门,锅筒下部设两个头孔和清灰孔,便于检测、维修和清理。

  WNS卧式燃油气承压热水锅炉采用下置波纹炉胆,高温烟气经波纹炉胆回火室依次冲刷第二及第三回程烟管,由后烟室经烟囱排入大气。该锅炉总受热面积充足,能充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定。拥有新型专利证书,实用新型名称:一种卧式热水锅炉;专利号:ZL 2014 2 0505874.8

  该锅炉广泛适用于高原寒冷地区的企业、宾馆、医院、写字楼、游泳馆、汤泉、住宅、酒店、洗浴中心、学校、商场、民用建筑等设施和生活用水及采暖。

性能优势>>

水位实时监控

锅炉配有电子检测水位装置,可实时监控锅炉水位,方便检测锅炉运行

三回程设计

卧式快装内燃三回程火管设计,高温烟气依次冲刷第二及第三回程烟管,由后烟室经烟囱排入大气

漏电保护功能

控制系统检测到电热元件漏电后,将自动切断电源。若电源遇到异常,锅炉也会立即停止运行

缺水保护

当锅炉缺水时及时切断燃烧器控制电路,防止燃烧器发生干烧损坏,同时控制器发出缺水报警指示

采用螺纹烟管

采用波形炉胆和螺纹烟管等强化传热元件,强化传热效果,有效吸收炉体的热胀冷缩

泄压保护

锅炉配置有防爆门,泄压后自动回弹,确保锅炉安全性

实力展示>>

运行系统>>

技术参数>>

型号 WNS0.7-0.7/95/70-YQ WNS1.4-0.7/95/70-YQ WNS2.8-1.0/95/70-YQ WNS4.2-1.0/95/70-YQ WNS7.0-1.0/95/70-YQ WNS10.5-1.25/115/70-YQ WNS14-1.25/115/70-YQ
额定热功率(MW 0.7 1.4 2.8 4.2 7.0 10.5 14
额定工作压力(Mpa 0.7 0.7 1.0 1.0 1.0 1.25 1.25
出水温度( 95 95 95 95 95 115 115
回水温度( 70 70 70 70 70 70 70
循环水量(T/H 24 48 96 144 240 360 480
本体受热面(M2 28.6 57.63 107.16 197.61 291.33 427.15 517.2
计算排烟温度( 156.43 164.7 158.27 156.71 150.65 133.2 140.93
设计效率(% 90.63 90.4 90.6 90.8 94.2 93.47 93.12
锅炉净重(T 6.8 8.5 11.6 16.6 21.5 46.4 59.3
锅炉满水容量(T 10.4 13.4 20.9 28.7 36.8 77.6 98.9
燃料消耗量(NM3/H 85.6 172.8 321.2 498 631.5 1094.5 1598.5

锅炉尺寸

长、宽、高

(mm)

4440

2400

2200

4520

2800

2200

4800

3100

3050

5400

3100

3320

6750

2480

3410

7420

3340

3510

7965

3730

3960


备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求,我公司可以提供其他特殊型号的锅炉。
